Hilfsausrüstung für die Herstellung von Metallverbundwerkstoffen: Klassifizierung, Funktionen und unterstützender Wert

Hilfsausrüstung bezieht sich auf die professionelle unterstützende Ausrüstung, die mit Kernproduktionslinien (z. B. Produktionslinien für Metallverbundplatten, Produktionslinien für die Farbbeschichtung von Aluminiumbändern) zusammenarbeitet, um den reibungslosen Ablauf des gesamten Produktionsprozesses sicherzustellen und die Produktionseffizienz und Produktqualität zu verbessern. Als wichtiger Teil des Metallverbundwerkstoff-Produktionssystems decken diese Ausrüstungen Verbindungen wie Rohstoffhandhabung, Qualitätserkennung, Fertigproduktverpackung und Abfallbehandlung ab und spielen eine „verknüpfende“ und „garantierende“ Rolle in der Industriekette. Basierend auf der technologischen Kompetenz von Zhangjiagang Hongyang Machinery in Bezug auf Präzisionssteuerung und modularem Design sind die unabhängig entwickelten Zusatzgeräte stark mit den Kernproduktionslinien kompatibel und bilden eine vollständige und effiziente Produktionslösung.​

I、Klassifizierung und Kernfunktionen von Zusatzgeräten
Abhängig von den Verbindungen zum Produktionsprozess können Hilfsgeräte in vier Kategorien unterteilt werden: Hilfsgeräte für die Vorbehandlung von Rohstoffen, Hilfsgeräte für den Produktionsprozess, Hilfsgeräte für die Qualitätserkennung und Hilfsgeräte für die Nachbearbeitung des fertigen Produkts. Jede Kategorie verfügt über gezielte Funktionen zur Lösung praktischer Probleme in verschiedenen Produktionsverbindungen.​

1. Hilfsausrüstung zur Rohstoffvorbehandlung
Diese Art von Ausrüstung wird hauptsächlich zur Verarbeitung von Rohmaterialien (Aluminiumspulen, Stahlspulen, Kernmaterialien) vor dem Eintritt in die Kernproduktionslinie verwendet, um sicherzustellen, dass die Rohstoffe den Zuführanforderungen entsprechen und die Ausfallrate der Kernlinie verringert wird.​

Coil-Abwickel- und Richtmaschine: Diese Anlage zielt auf das Problem der Coil-Verformung während der Lagerung und des Transports ab. Sie verwendet eine hydraulische Expansionswelle zur Fixierung des Coils und arbeitet mit einem Richtsystem mit mehreren Rollen zusammen, um das gebogene Aluminium-/Stahl-Coil zu glätten. Die Richtgenauigkeit kann ±0,1 mm/m erreichen, wodurch sichergestellt wird, dass das Rohmaterial in flachem Zustand in die Kernlinie gelangt und eine ungleichmäßige Verbundverbindung aufgrund von Materialverwerfungen vermieden wird. Es ist mit Spulen unterschiedlicher Breite (1220–2440 mm) und Gewicht (max. 5 t) kompatibel und kann mit dem Zuführsystem der Kernlinie verbunden werden, um eine kontinuierliche Zufuhr zu ermöglichen.​

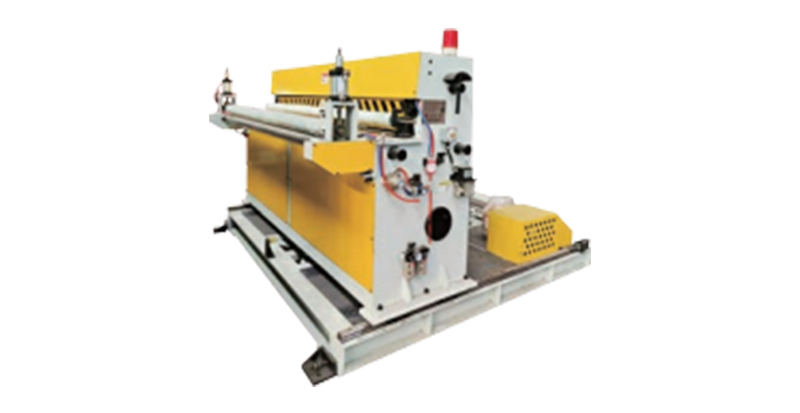

Maschine zum Schneiden und Zuschneiden von Kernmaterial: Für anorganische, nicht brennbare Kernmaterialien (Mineralwolle, Zementfaserplatten), die in feuerfesten Verbundplatten verwendet werden, verwendet diese Maschine ein CNC-Schneidesystem, um das Kernmaterial in bestimmte Größen (Länge 2000–6000 mm, Breite 1220–2440 mm) mit einem Schnittfehler von ≤ ± 0,5 mm zu schneiden. Gleichzeitig kann das Kantentrimmmodul die Schnittfläche polieren, um Grate zu entfernen und so beim Compoundieren einen festen Sitz zwischen dem Kernmaterial und der Metalloberflächenschicht gewährleisten. Die Ausrüstung ist mit einer Staubsammelvorrichtung ausgestattet, um Schneidstaub zu sammeln und Umweltschutzanforderungen zu erfüllen.​

2. Hilfsausrüstung für den Produktionsprozess
Diese Geräte laufen synchron mit der Kernproduktionslinie, um den Produktionsprozess zu optimieren, die Effizienz zu verbessern und manuelle Eingriffe zu reduzieren.​
Automatische Leimmisch- und Zuführmaschine: Passend zum Verbundklebeglied der Produktionslinie für Metallverbundplatten kann diese Maschine automatisch feuerbeständige Klebstoffe oder dekorative Klebstoffe entsprechend dem eingestellten Verhältnis mischen (Mischgenauigkeit ± 1 %). Der Leimlagertank ist mit einem System zur konstanten Temperatur und einem Rührwerk ausgestattet, um die Viskosität des Leims stabil zu halten (um eine Verfestigung oder Delaminierung des Leims zu vermeiden). Das Pipeline-Zuführungsdesign kann direkt an die Leimbeschichtungseinheit der Kernlinie angeschlossen werden, wodurch eine kontinuierliche und gleichmäßige Leimversorgung gewährleistet und die Leimabfallrate im Vergleich zur manuellen Zuführung um 15 % reduziert wird.​

Hilfsgerät zur Spannungsregelung: Dieses Gerät ist in den Beschichtungs- und Härtungsverbindungen der Produktionslinie für die Farbbeschichtung von Aluminiumspulen installiert und verwendet einen Servomotor, um die Spannung der Aluminiumspule in Echtzeit anzupassen (Spannungseinstellbereich 50–500 N). Es kann automatisch Spannungsänderungen kompensieren, die durch die Verringerung des Spulendurchmessers während des Betriebs entstehen, und stellt so sicher, dass die Aluminiumspule während der Beschichtung und Aushärtung keine Falten wirft oder bricht. Das Gerät ist mit dem intelligenten Steuerungssystem der Kernlinie verbunden, um Datensynchronisation und Parameterverknüpfung zu realisieren.​

3. Hilfsausrüstung zur Qualitätserkennung
Diese Kategorie dient der Echtzeit- oder Stichprobenerkennung von Halb- und Fertigprodukten, um sicherzustellen, dass die Produkte den Qualitätsstandards entsprechen und verhindert wird, dass unqualifizierte Produkte auf den Markt gelangen.​

Online-Beschichtungsdickendetektor: Geeignet für die Produktionslinie zur Farbbeschichtung von Aluminiumspulen. Dieser Detektor verwendet eine berührungslose Laserdickenmesstechnologie, um die Beschichtungsdicke der Aluminiumspule in Echtzeit zu erfassen (Erfassungsbereich 5–30 μm, Genauigkeit ± 0,5 μm). Es kann automatisch die Positionen mit abnormaler Dicke markieren und einen Alarm an das Steuerungssystem der Kernlinie senden, der eine Parameteranpassung veranlasst. Die Erkennungsdaten werden automatisch im System gespeichert, was für die Rückverfolgbarkeit der Produktqualität praktisch ist.​

Feuerwiderstands-Probenahmetester: Passend zur Produktionslinie für feuerbeständige Metallverbundplatten kann dieser Tester Proben von halbfertigen Platten (Probengröße 300 x 300 mm) entnehmen und einen 10-minütigen Hochtemperatur-Flammentest durchführen (Simulation der Norm GB 8624-2012). Es kann automatisch die Temperaturänderung auf der Rückseite des Paneels aufzeichnen und feststellen, ob es zu Schmelzen oder Tropfen kommt, und so schnell beurteilen, ob das Paneel die Feuerwiderstandsanforderungen der Klasse A2/B1 erfüllt. Der Probenahmeprozess ist automatisiert, wodurch manuelle Bedienungsfehler vermieden und die Erkennungseffizienz verbessert werden.​

4. Hilfsausrüstung für die Nachbearbeitung des fertigen Produkts
Diese Geräte werden für die Verpackung, Handhabung und Lagerung von fertigen Metallverbundplatten oder farbigen Aluminiumspulen verwendet und stellen die Produktintegrität während Transport und Lagerung sicher.​

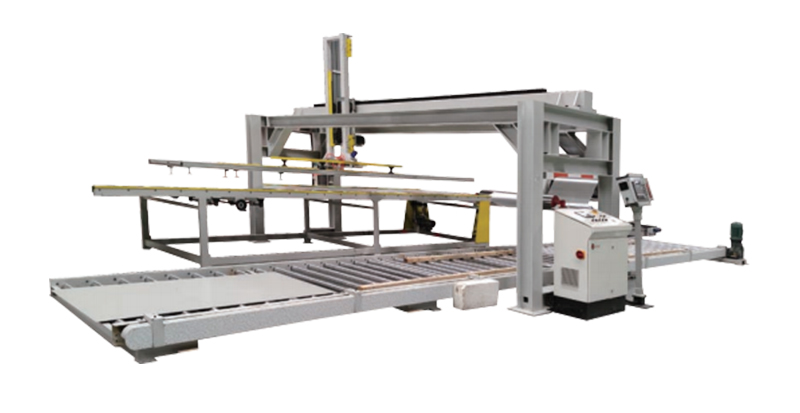

Automatische Plattenstapelmaschine: Diese Maschine ist an die Schneidverbindung der Produktionslinie für Metallverbundplatten angeschlossen und verwendet einen mechanischen Arm, um die geschnittenen fertigen Platten (maximales Gewicht 50 kg/Stück) zu greifen und ordentlich zu stapeln. Die Stapelhöhe kann angepasst werden (maximal 1,5 m) und die Genauigkeit der Stapelposition beträgt ±2 mm. Es ist mit einer Schutzfolieneinwickelfunktion ausgestattet, um Kratzer auf der Plattenoberfläche beim Stapeln zu verhindern. Im Vergleich zum manuellen Stapeln verbessert es die Effizienz um das Dreifache und reduziert die Arbeitsintensität.​

Coil-Wickel- und Wiegemaschine: Bei fertigen farbigen Aluminium-Coils kann diese Maschine das Coil automatisch mit Stretchfolie umwickeln (3-5 Lagen Wickelschicht), um Feuchtigkeit und Staub zu verhindern. Der eingebaute Wiegesensor kann das Spulengewicht genau messen (Messbereich 100–5000 kg, Genauigkeit ±1 kg) und das Gewicht, die Spezifikation und das Produktionsdatum auf das Etikett drucken, das automatisch auf die Spule geklebt wird. Die umwickelte Spule lässt sich leicht laden, entladen und lagern, wodurch Transportschäden reduziert werden.​

II, Kernvorteile von Zusatzgeräten
1. Starke Kompatibilität mit Kernlinien
Basierend auf den drei Technologieplattformen von Zhangjiagang Hongyang Machinery (präzise Getriebesteuerung, intelligente Prozesssysteme, modularer Aufbau) wird die Zusatzausrüstung in Verbindung mit den Kernproduktionslinien entwickelt. Die Schnittstellengröße, das Steuerprotokoll und die Betriebsparameter sind vollständig auf die Kernlinien abgestimmt, wodurch Kompatibilitätsprobleme vermieden werden, die durch das Mischen von Geräten verschiedener Hersteller entstehen. Beispielsweise kann die automatische Leimmischmaschine ohne zusätzliche Modifikation direkt an die Leimbeschichtungseinheit der Verbundplatten-Produktionslinie angeschlossen werden, wodurch „Plug-and-Play“ realisiert wird.​

2. Hohe Intelligenz reduziert manuelle Abhängigkeit
Die meisten Zusatzgeräte sind mit intelligenten Steuerungssystemen ausgestattet: Der Online-Schichtdickendetektor kann automatisch erkennen und einen Alarm auslösen; Die automatische Plattenstapelmaschine kann einen unbemannten Betrieb realisieren. Das Hilfsgerät zur Spannungsregelung kann Parameter automatisch entsprechend dem Betriebsstatus der Kernlinie anpassen. Diese Funktionen reduzieren manuelle Eingriffe, vermeiden menschliche Fehler (z. B. Fehler bei der manuellen Probenerkennung, manuelle Stapelunregelmäßigkeiten) und verbessern die Produktionsstabilität. Die Bedienoberfläche des Geräts ist mit dem Steuerungssystem der Kernlinie vereinheitlicht, was für den Bediener bequem zu beherrschen ist.​

3. Anpassbar an unterschiedliche Bedürfnisse
Basierend auf dem modularen Designkonzept kann die Zusatzausrüstung an den Produktionsumfang und die Produkteigenschaften des Kunden angepasst werden. Beispielsweise kann für Kunden mit kleinem Produktionsumfang eine kleine Coil-Abwickelmaschine (maximales Coil-Gewicht 2 t) bereitgestellt werden; Für Kunden, die besonders große Verbundplatten (Länge > 6000 mm) produzieren, kann eine verlängerte Kernmaterial-Schneidemaschine individuell angepasst werden. Das Suzhou Engineering Technology Research Center und der Jiangsu Provincial Graduate Workstation von Hongyang Machinery bieten technische Unterstützung für die Anpassung und stellen sicher, dass die kundenspezifische Ausrüstung den Produktionsanforderungen entspricht.​

III, Unternehmensunterstützung für Zusatzgeräte
Als professioneller Hersteller von intelligenten Geräten aus Metallverbundwerkstoffen bietet Zhangjiagang Hongyang Machinery umfassende Unterstützung für Zusatzgeräte:​
Qualitätsgarantie: Alle Zusatzgeräte werden gemäß den Standards des Qualitätsmanagementsystems ISO 9001 hergestellt und Schlüsselkomponenten (wie Servomotoren, Laserdetektoren) werden von bekannten Marken importiert, um eine Lebensdauer der Geräte zu gewährleisten (durchschnittliche Lebensdauer ≥8 Jahre).​

Kundendienst: Das Unternehmen bietet einen weltweiten 48-Stunden-Notfalldienst für Zusatzgeräte. Wenn ein Fehler auftritt, können Techniker die Wartung aus der Ferne diagnostizieren und anleiten; Wenn ein Vor-Ort-Service erforderlich ist, können sie innerhalb der vereinbarten Zeit beim Kunden vor Ort sein. Gleichzeitig bietet das Unternehmen regelmäßige Wartungsanleitungen und Ersatzteilversorgung an, um einen stabilen Betrieb der Geräte zu gewährleisten.​

Systematische Lösung: Die Zusatzausrüstung wird nicht einzeln verkauft, sondern mit den Kernproduktionslinien kombiniert, um eine systematische Produktionslösung zu bilden. Das technische Team des Unternehmens wird den am besten geeigneten Konfigurationsplan für Zusatzgeräte entsprechend dem Produktionsprozess und den Bedürfnissen des Kunden formulieren und so den Kunden dabei helfen, die optimale Produktionseffizienz zu erreichen.​

Bisher wurde die Zusatzausrüstung von Hongyang Machinery zusammen mit den Kernproduktionslinien in 45 Länder und Regionen exportiert und beliefert 14 der 20 weltweit führenden Hersteller von Metallverbundwerkstoffen. Es ist zu einem wichtigen Bestandteil des globalen Servicesystems für Metallverbundanlagen des Unternehmens geworden und bietet eine solide Unterstützung für die effiziente Produktion der Kunden.​
